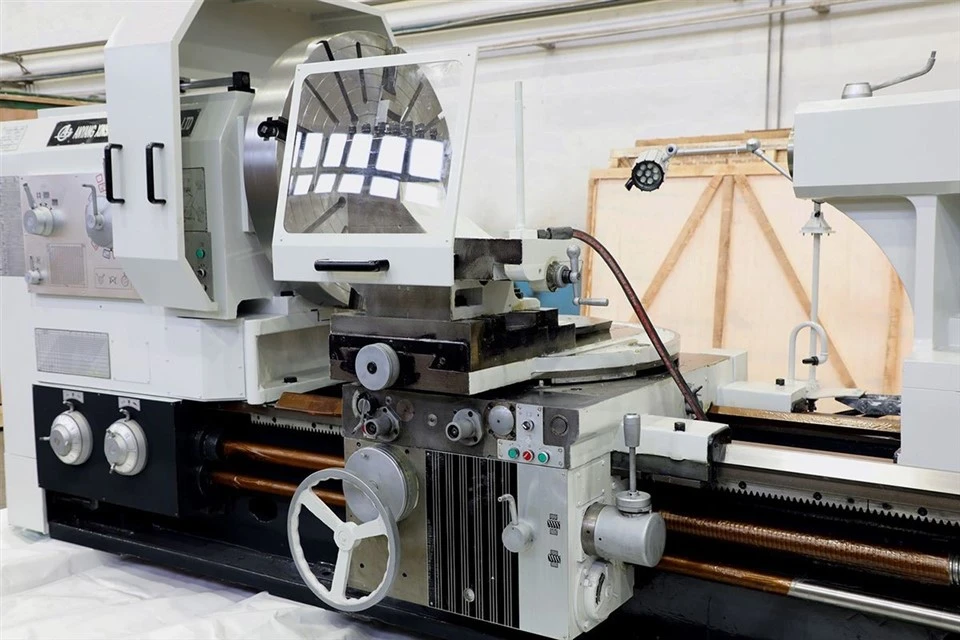

Uvod u tokarski stroj sa sfernom površinom
Kuglasti tokarski stroj prvenstveno se koristi za obradu vanjskih sfernih površina jezgri kuglastih ventila. Sposoban je za obradu sfernih promjera u rasponu od 550 mm do 1800 mm. Stroj može izvoditi operacije grubog tokarenja, polu-završne i završne operacije, uključujući brušenje.
Krevet ima pravokutne vodilice koje nude izvrsnu stabilnost i veliku krutost. Vreteno ima trostruku potpornu-strukturu, osiguravajući vrhunsku krutost i visoku preciznost, što ga čini prikladnim za-teško rezanje.
Kupci mogu odabrati posebne konfiguracije ili prilagođene narudžbe na temelju veličine i primjene obradaka koji se obrađuju.
Parametri tokarilice sa sfernom površinom
|
Artikal |
jedinica |
C6555 |
C6595 |
C65160 |
C65180 |
|
Maks. Dia od sfernih |
mm |
550 |
900 |
1600 |
1800 |
|
Min. Dia od sfernih |
mm |
50 |
260 |
1000 |
1200 |
|
Dia rupe za vreteno |
mm |
100 |
130 |
100 |
100 |
|
Konus rupe vretena |
mm |
120 |
140 |
140 |
140 |
|
Broj okretaja vretena |
18 |
21 |
21 |
21 |
|
|
Raspon brzina vretena |
okr/min |
6-800 |
3.15-315 |
3.15-315 |
3.15-315 |
|
Reverzne brzine vretena |
okr/min |
11-838 |
3.5-291 |
3.5-291 |
3.5-291 |
|
Kut zakretanja nosača alata |
. |
±90 |
±90 |
±55 |
±55 |
|
Glavna snaga |
kw |
11 |
22 |
30 |
30 |
|
Težina |
t |
4.4 |
12 |
25.4 |
27.4 |
|
Duljina |
mm |
3725 |
4700 |
6120 |
6220 |
|
Širina |
mm |
1280 |
2500 |
2620 |
2720 |
|
Visina |
mm |
1690 |
2000 |
2520 |
2620 |
Pogreške pri odabiru modela kuglastog struga
|
krivo |
pravo |
|
Obrada sferne površine može se lako postići pomoću CNC tokarilice. |
Funkcija sferne interpolacije je nezamjenjiva. Bez njega bi programiranje bilo iznimno teško. |
|
Specijalni kuglasti tokarski stroj je preskup. To se može učiniti pomoću programiranja na običnom strugu. |
Male serije su izvedive, ali kada se veličina serije poveća, učinkovitost i životni vijek alata pokazuju značajnu razliku. |
|
Samo se usredotočite na snagu glavne osovine bez obzira na krutost |
Sila rezanja tijekom sfernog grubog tokarenja je velika, a nedovoljna krutost može dovesti do vibracija i odstupanja alata. |
|
Zanemarivanje sferne funkcije sustava numeričkog upravljanja |
Sustav ne podržava sfernu interpolaciju, a programiranje je noćna mora. |
Osnovna logika odabira alatnog stroja za obradu sfernih površina:
1. Prvo odaberite objekt obrade - Kuglasti ventil, kuglasta glava ili velika sferna površina? Proizvod određuje vrstu opreme.
01
2. Uskladite razinu točnosti - Ordinary/precision/ultra{2}}tri razine preciznosti. Ne bacajte novac na nepotrebne troškove.
02
3. Sustav numeričkog upravljanja je ključan - Ima li funkciju sferne interpolacije? To određuje težinu programiranja.
03
4. Krutost ne može biti ugrožena - Sferična gruba obrada ima veliku silu rezanja, a nedovoljna krutost znači da se ne može postići preciznost.
04
5. Razmotrite veličinu serije i promjenu - Odaberite namjenski model za velike serije i koristite isti stroj za više malih serija.
05
Stvaranje vida
ZAŠTO ODABRATI NAS
1. Platforma centra za napredno istraživanje i razvoj
Vrhunska inovacijska platforma s Henan "Enterprise Technology Center", "Henan Province CNC Machine Tool Engineering Technology Research Center" i kineskom "postdoktorskom istraživačkom stanicom", izgradila je dobru inovacijsku platformu za istraživanje tehnologije proizvoda i razvoj laganog inovativnog tima - tim za istraživanje i inovacije koji se sastoji od nacionalnih, pokrajinskih i općinskih tehničkih stručnjaka, viših inženjera te srednjih i viših stručnjaka, koji se sastoji od stroja, elektri-električnost, tekućina, lijevanje, inspekcija, standardizacija, informacije i sigurnost. Napredni eksperimentalni znači kineski napredni eksperimentalni centar za testiranje, opremljen velikim njemačkim Zeiss CMM-om, njemačkim Bruker analizatorom spektra, stolom za ispitivanje vretena i ostalom opremom za ispitivanje kako bi se osigurala kvaliteta proizvoda tvrtke.
Savršen sustav prodajnih usluga: usluga prije-prodaje + prodajna usluga + usluga nakon-prodaje
Prije prodaje:
Imamo više od 50 prodavača, svaki od njih ima bogato profesionalno iskustvo u tehnici kovanja, može ponuditi projektno planiranje, tehničku opskrbu strojeva, usluge poslovnog savjetovanja itd. Usluga našeg prodajnog tima 7*24.
U prodaji:
Dogovaramo dizajn, proizvodnju i isporuku prema zahtjevima kupaca na vrijeme. Imamo preko 70 tehničara i više od 200 kompleta izvrsne proizvodne opreme. Može osigurati dizajn, proizvodnju i isporuku na vrijeme.
Nakon prodaje:
Pružamo uslugu instalacije i puštanja u rad, tehničko savjetovanje, nabavu rezervnih dijelova itd. kada kupac ima bilo kakav problem na stroju, odgovorit ćemo u roku od 12 sati (bez praznika) nakon što primimo povratne informacije. i imamo profesionalni međunarodni tim za naknadnu uslugu, pobrinite se da možete odgovoriti i riješiti problem kupca, ako se problem ne može riješiti putem telefona ili e-pošte, poslat ćemo inženjere odletjeti do kupca u kratkom vremenu
Raznovrsne linije proizvoda.
Tvrtka se pridržava tehnoloških inovacija, a njeni proizvodi čine obične horizontalne tokarilice, tokarilice za teške uvjete rada, ekonomične CNC tokarilice, CNC tokarilice s punom{0}}funkcijom, vertikalne CNC tokarilice, tokarilice za narez cijevi, strojeve za bušenje dubokih rupa, sferne tokarilice, CNC tokarilice za teške uvjete rada, okomite itd. Više od deset serija, uključujući strojnu obradu centri, kompozitni obradni centar za mljevenje i mljevenje, automatske proizvodne linije za pijesak, kako bi zadovoljili različite potrebe kupaca.

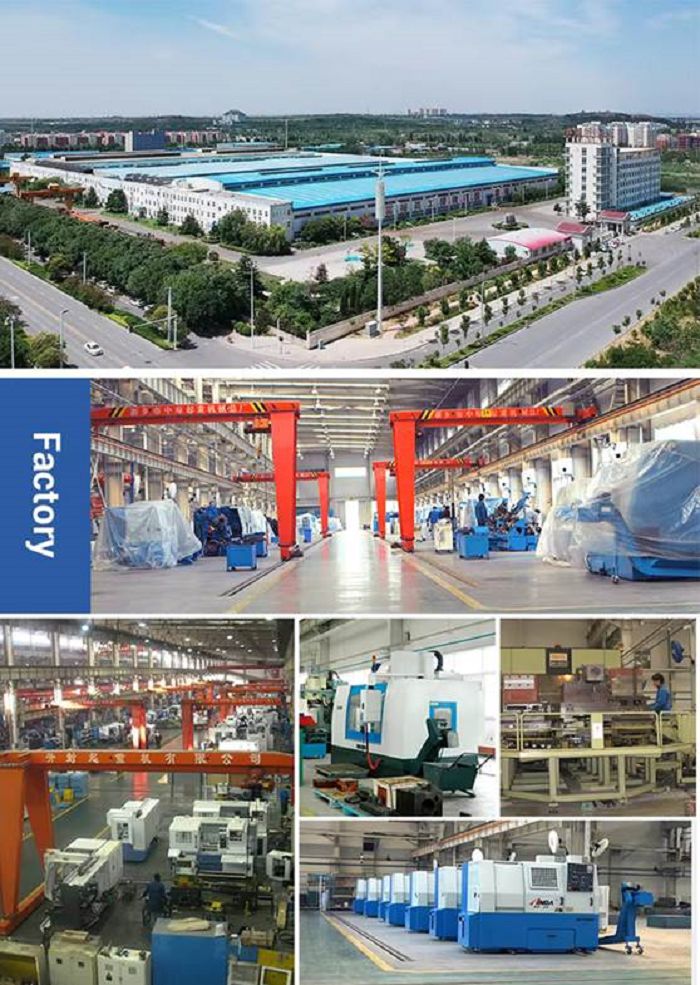

Anyang Xinsheng Machine Tool Co., Ltd. (Anyang Machine Tool Factory), s 50 godina povijesti projektiranja i proizvodnje alatnih strojeva, najveći je proizvođač alatnih strojeva u središnjoj Kini. Tvrtka je smještena u zoni razvoja visoke tehnologije, gradu Anyang, provinciji Henan, "Ključno visoko-tehnološko poduzeće Nacionalnog plana baklje", "pred-garda kineskih industrijskih poduzeća", "Kineska industrija strojeva 500", kineska industrija-mašinskih alata "Top Ten dobro-brend poduzeća", "Top Ten ukupna učinkovitost poduzeća" i "sto ključnih poduzeća u provinciji Henan"; preuzmite vodstvo u implementaciji standarda dobrog ponašanja IS09001, IS014001, GB/T28001, AAAA-i drugih međunarodnih i domaćih korporativnih-sustava upravljanja certificiranjem i ocjenjivanjem. Napredne proizvodne linije, s pet-stranim obradnim centrom, velikim strojem za glodanje poda, velikom njemačkom brusilicom za tračnice, Zeiss CMM, zupčanikom detektor i laserski interferometar, te druga napredna oprema, aparati, više od 600 komada (setova); više od 2000 zaposlenika, uključujući stručno i tehničko osoblje više od 600 ljudi, s nacionalnim stručnjacima za državne subvencije, pokrajinskim čelnicima akademske tehnologije, više od 20 pokrajinskih gradova pijeska koji izvanredne stručnjake, 275 starijih profesionalaca, viših tehničara 356 ljudi, formirao je tim mehaničkih, električnih, hidrauličkih, lijevanja, ispitivanja, standardizacije, informacijske tehnologije, inteligencije,
sigurnost i ostale komponente potpune profesionalne, visoke-razine
Tim za istraživanje i inovacije CNC alatnih strojeva.
